[3D설계, 3D프린트] 드론 ZD850 캐노피 만들기

ZD850 드론 캐노피 만들기



안녕하세요 ㅎ.ㅎ

Maker KING 입니다.



미래 산업으로 드론이 인기가 많죠?ㅎㅎ

그래서 저도 드론에 관심이 많은데

마침 이번에 드론 캐노피를 만들어 달라는

요청이 들어왔어요 ㅎㅎㅎ

재밌을거 같아 바로 제작해 봤습니다.ㅎ.ㅎ



---





모델은 ZD850 이라는 드론인데

가격이 저렴해 알리익스프레스에서

많이들 사는거 같아요.

대충 이렇게 생긴 헥사콥터입니다.



처음엔 모델검색하면

드론 3D파일을

쉽게 구할 수 있을 줄 알았는데

ㅇ0ㅇ;;...?!

아예 찾을 수 가 없더라구요...

이러면 역설계를 해야 하는데...끄으......

쉬운게 없네요..





중요한건 저 플레이트의

틀을 그려야 하는데..

와.. 테두리가 전부 곡선이더라구요..

카피 못하게 하려고 일부러 이렇게 한건가;;

뭐 아무튼 힘들어 질 뿐이지 못하는건 아니니까~

도전~~~!!





짠!!

시간이 꽤나 걸렸지만

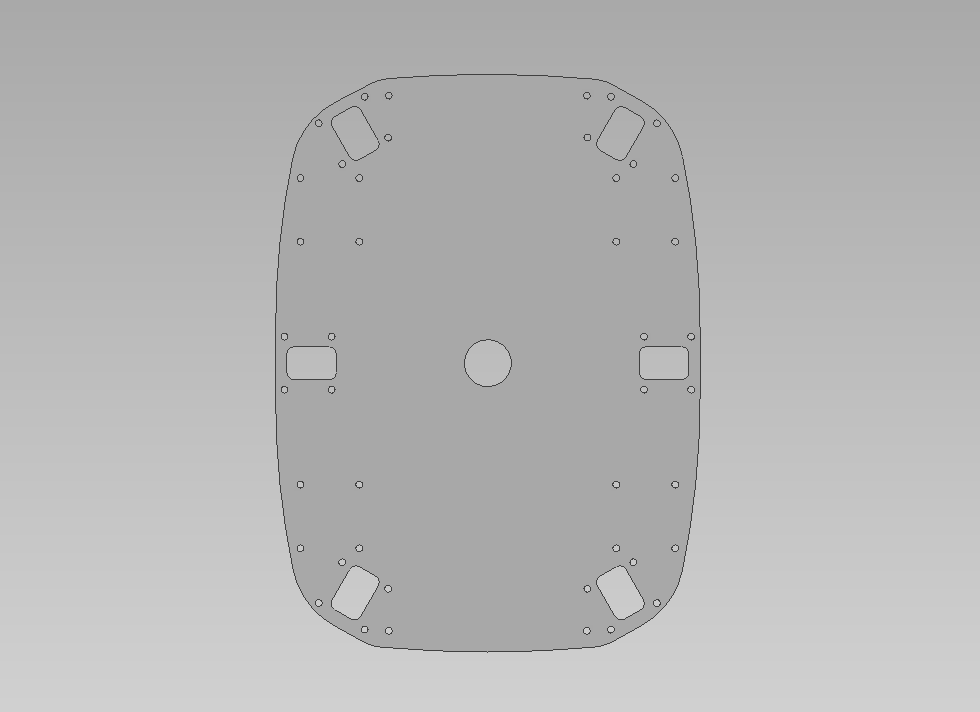

플레이트를 얼추비슷하게

만들어 냈습니다.

이거 그리는게 제일 힘들었던거 같네요 ㅎㅎ





이런 구멍들은

진짜 길이만 재서

바로 뚫어 버리면 된는거라

어려운게 없어용~

이제 캐노피의 높이를 정해줘야 하기 때문에

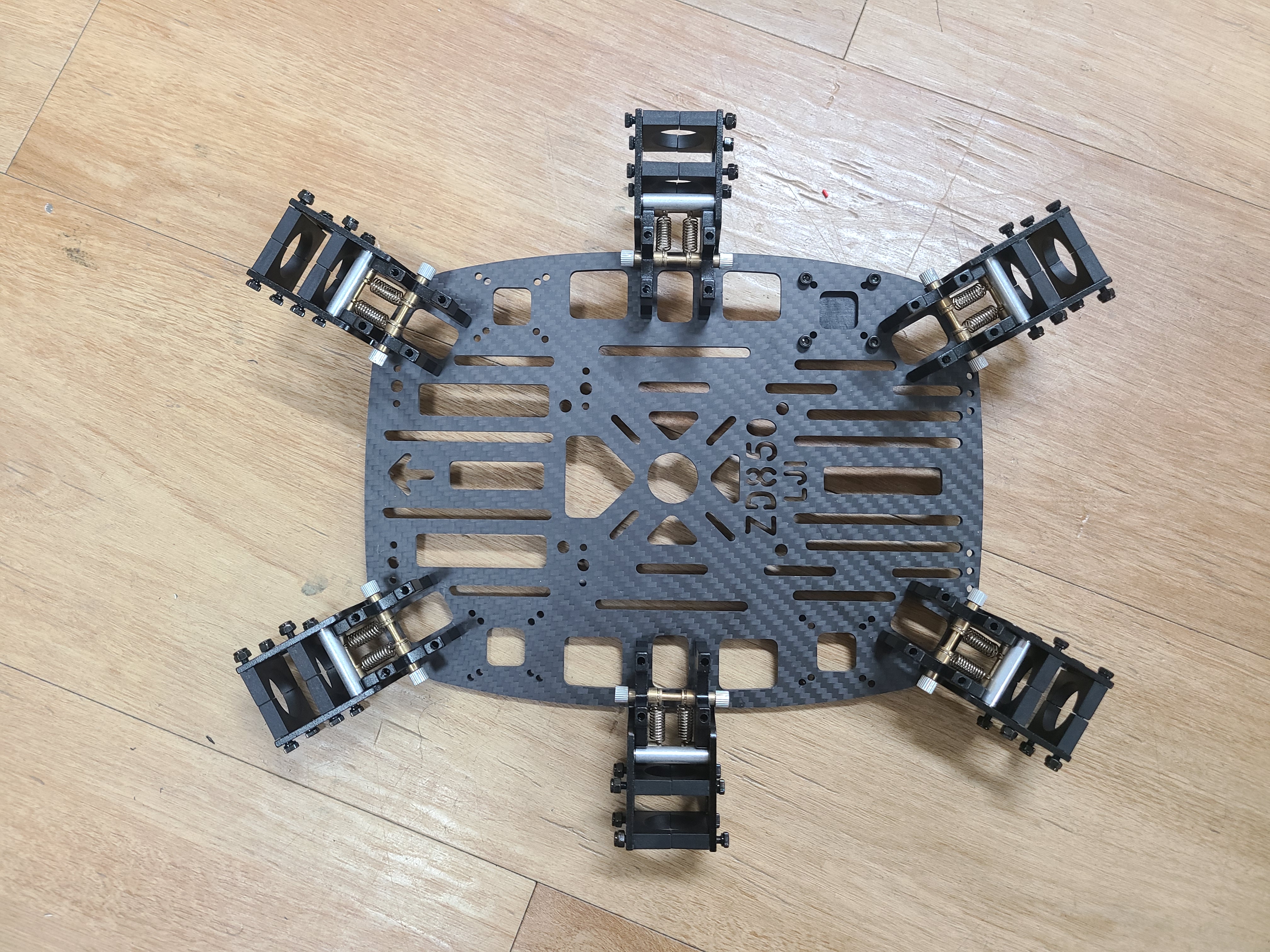

드론을 잠시 조립해보겠습니다.





뭐가 잔뜩 들어 있긴한데..

드론을 완성시킬 필요는 없구

일단 프레임 형태만 나오도록

빠르게 조립해봤습니다.





일단 가장착해서 드론을 만들었습니다.

이제 캐노피를 어떤모양으로 만들지 구상합니다.

음.. 대충 쏙 들어가게 하고

여섯군데 접히는 부분에

구멍을 크게 내주면 끝날거 같네용





설계한 플레이트보다 조금 큰 사이즈로

기둥을 만들어 줍니다.





드론이 들어야가 하니

속은 싹 비워줘야 하구요.





여섯 방향으로 튀어나와 있는

부품들에 닿지 않게

구멍을 큼지막하게 내줍니다.





그 다음 이 캐노피를

고정할 수 있게 해야하는데

적당히 4군데에 서포트를 세워서

고정할 수 있게 자리를 만들어 줍니다.





홀이 워낙에 많아

아무데나 적당히 정해서

서포트를 세워주면 됩니다. ㅎㅎ

마지막으로 GPS를 달아야 하기 때문에

적당한 공간을 비워 줘야 합니다.

저 뒤쪽 부분이 적당해 보이더리구요 ㅎㅎㅎ





그래서 이렇게

뒤쪽을 파내주면

ZD850 캐노피가 완성됩니다. ㅎㅎ

출력하기 전에

기체에 씌웠을때 느낌을

확인해보기 위해...

설계를 조금 더 해봤습니다...





급하게 대충 모양만 맞춰서

캐노피를 씌운 모습을

모델링해 봤습니다. ㅎㅎ

딱정벌레같고 괜찮은 느낌이네요ㅎ.ㅎ

이대로 출력을 해보겠습니다~



---



출력시간이 너무 오래걸려서

출력해서 장착하는건

다음 포스팅에서 해야겠네요 ㅎㅎ

결과 나오는대로 포스팅해서 올릴게용~
