[3D 설계, 프린트] 3D프린터로 룰렛 제작

3D 프린터로 룰렛 제작



안녕하세요

Maker KING★입니다. ㅎ.ㅎ







오늘은 우연히 베어링을 구해서

뭘 만들어 볼까 하다가

룰렛판을 만들어 봤습니다.ㅎ.ㅎ



사무실에 굴러다니는 베어링을

우연히 습득하게 되었습니다.

어딘가에서 빠진거 같은데

뭐 베어링이 빠질 정도면 고장나서 버렸겠죠?ㅋㅋ

이 베어링을 사용해서

뭔가 만들면 좋겠다는 생각이 들더군요 ㅎ.ㅎ

손가락에 끼우고 돌리다가

문득 룰렛을 만들면 재밌겠다는 생각이 들었어요 ㅎㅎ

그래서 바로 설계를 시작했습니다.

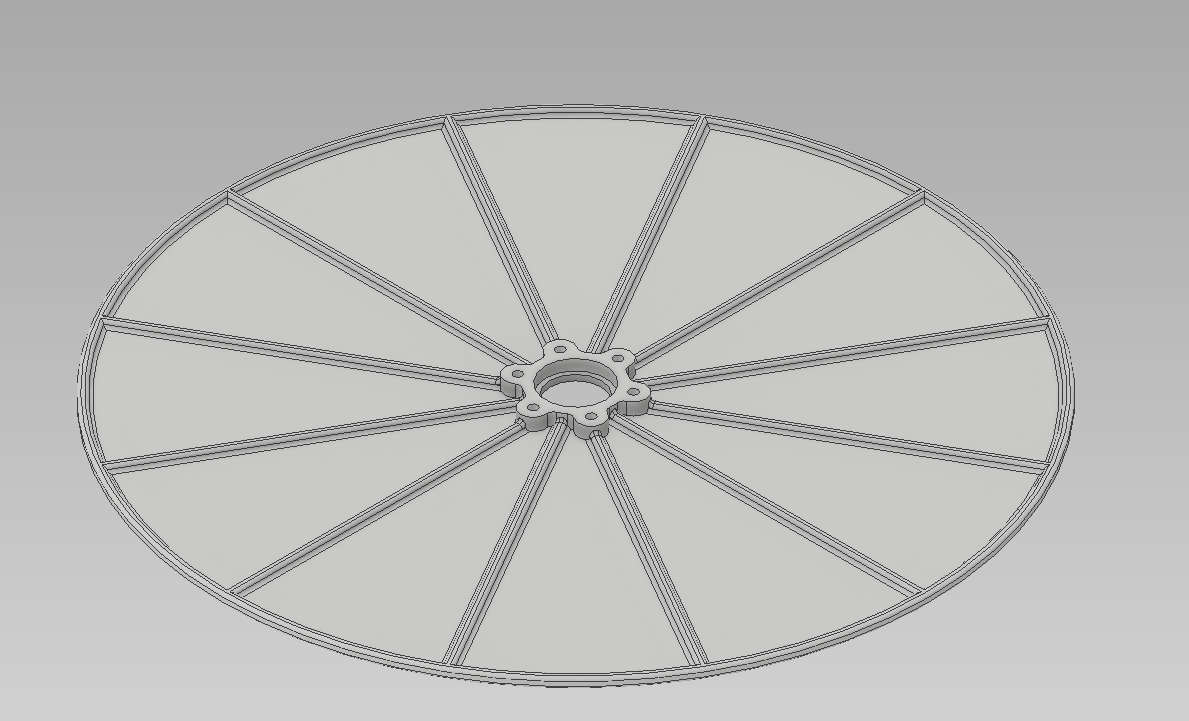

먼저 룰렛 판을 만들었는데

3D프린터기에서 뽑힐 수 있는

최대 크기로 판을 만들었어요.

가운데는 베어링을 넣을 수 있게 공간을 만들고

그 베어링이 빠지지 않게

꽉 잡아주는 브라켓도 만들었습니다.

접시머리 나사를 6개나 쓰게 만들었는데

이건 룰렛의 균형을 맞추기 위해서 그런거에요.

무게가 고르지 않으면

룰렛판이 돌다가

마지막에 다시 반대로 돌아가는 현상이 생길 수 있거든요 ㅎ.ㅎ

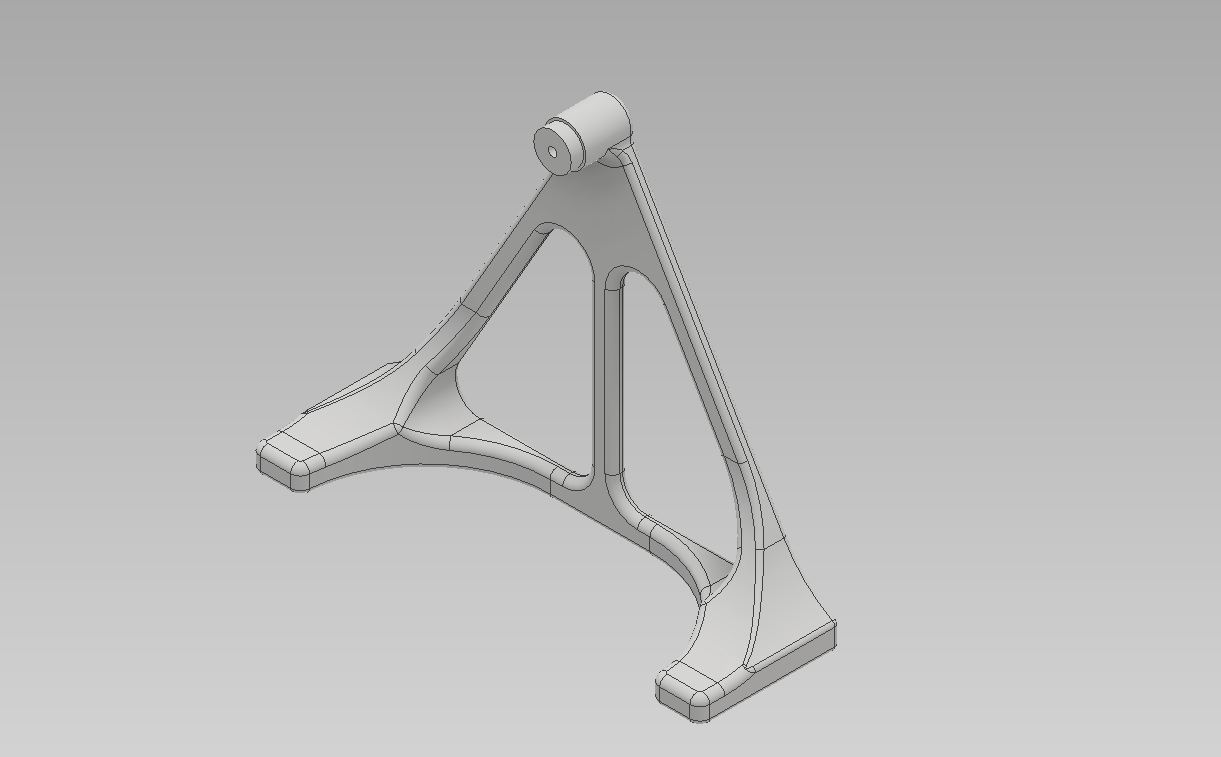

그 다음은 룰렛판을 세워줄 지지대를 만들었습니다.

저기 끝 부분에 베어링을 꽉 끼게 만들었어요 ㅎㅎ

마지막으로

베어링이 앞으로 안빠지게 잡아주는 역할을 할 수 있는

화살표를 만들었습니다.

어떤 모양으로 할지 고민을 좀 하느라

시간이 꽤 걸렸는데 아무튼

설계는 무사히 끝났습다 ㅎ.ㅎ



---



4개 파트를 출력하는데

거의 하루가 걸렸어요 ㅠ.ㅠ

판이 커서그런지

역시나 오래 걸리더군요..

후.. 설레는 맘으로

바로 조립해봤습니다.

베어링을 먼저 껴봤는데

아주 딱 껴지더라구여 ㅋㅋ

이럴때 약간 쾌감이 있습니다. ㅎ.ㅎ

그 다음은 브라켓을 덮어서

접시머리볼트로 잘 조여줬습니다.

출력물에 그냥 돌릴때는

너무 세게 조이면 볼트가 헛돌게 되니 적당히 조여줍니다.

뒷면에는 종이에

이런 룰렛 판을 인쇄해

붙여 줬습니다. ㅎㅎ

문제는 이 친구였는데...

베어링이 안들어가서 엄청 갈아냈습니다..

여기에 껴지니까

이번에는 화살표가 안껴져서 또 엄청 갈았어요..

조립을 하니까 또 잘 안맞아서 갈아내고..

갈아내서 잘 껴지긴 했는데

룰렛 판이 잘 안돌아가고..

계속 꼈다 빼면서 갈아냈네요 ㅠ

후..

드디어 완성!!!

다 만들고 나니 엄청 괜찮네요 ㅎ.ㅎ

아주 그럴듯해 보입니다 ㅎㅎㅎ



룰렛 돌릴때 드드드드드 소리가 나게 하려고

룰렛판 지지대에 저런 명찰 같은데 쓰는

플라스틱 쪼가리를 달았고

룰렛판 뒷면에는 턱을 12개 정도 만들어서

판이 돌아갈때 마다 서로 부딛히게 만들었답니다. ㅎ.ㅎ





어우~ 소리가 아주 그럴듯 하죠? ㅎ.ㅎ

복불복할때 쓰면 아주 딱 좋을거 같네요 ㅎㅎ

그럼 오늘의 생활속 설계는 여기서 마치겠습니다.

읽어주셔서 고맙습니다. :-)
